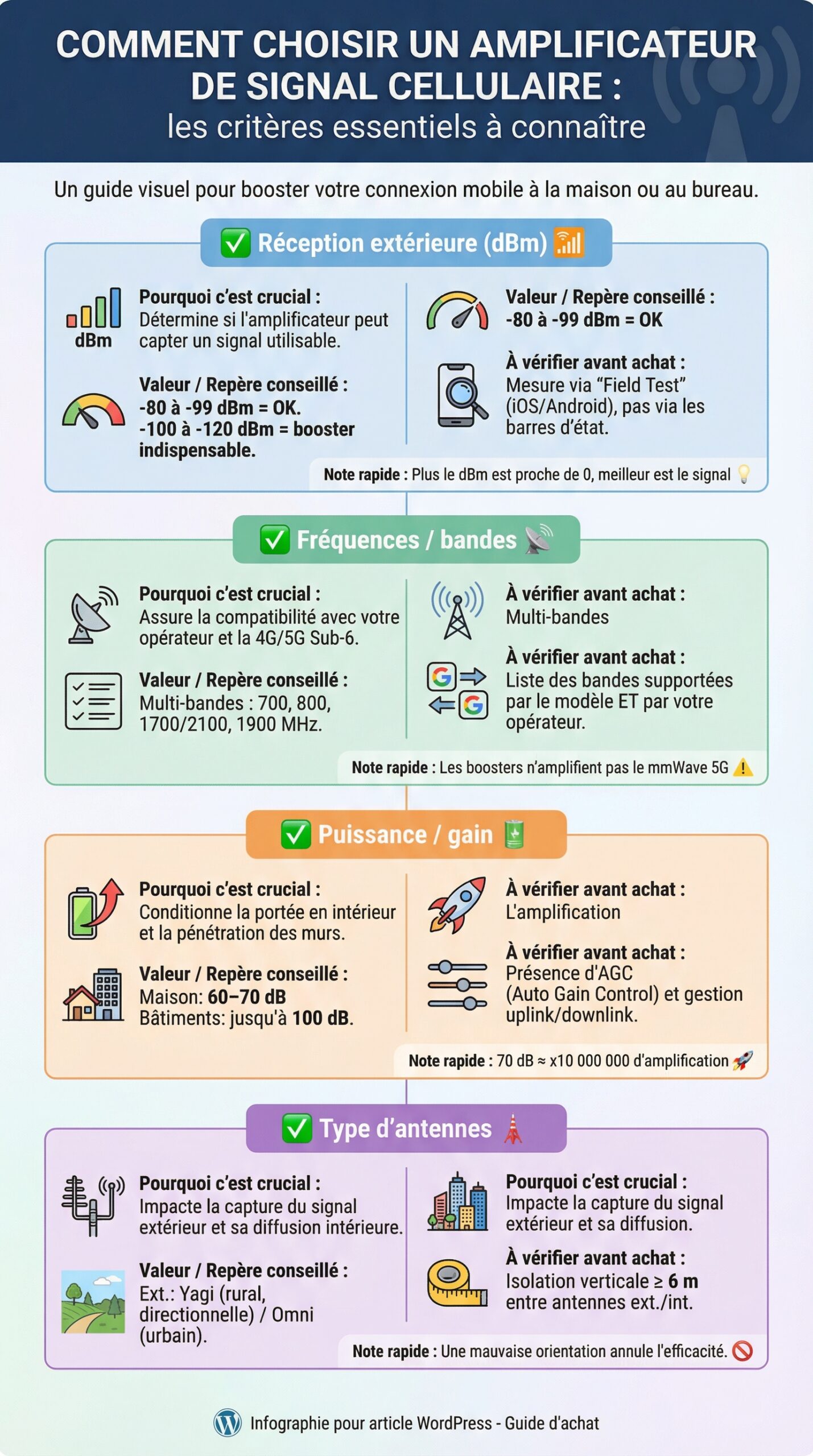

| ✅ Critère clé | Pourquoi c’est crucial | Valeur / Repère conseillé | À vérifier avant achat | Note rapide |
|---|---|---|---|---|
| Réception extérieure (dBm) 📶 | Détermine si un amplificateur de signal peut réellement aider. | -80 à -99 dBm = OK, -100 à -120 dBm = booster indispensable | Mesure via Field Test iOS/Android, pas via “barres” | Plus le dBm est proche de 0, meilleure est la réception 💡 |
| Fréquences / bandes 📡 | Assure la compatibilité avec l’opérateur et la 4G/5G Sub-6. | Multi-bandes: 700, 800, 1700/2100, 1900 MHz | Liste des bandes supportées par le modèle et par l’opérateur | Les boosters n’amplifient pas le mmWave 5G ⚠️ |
| Puissance / gain 🔋 | Conditionne la portée en intérieur et la pénétration des murs. | Maison: 60–70 dB; Bâtiments: jusqu’à 100 dB | Présence d’AGC et gestion uplink/downlink | 70 dB ≈ x10 000 000 d’amplification 🚀 |
| Type d’antennes 🗼 | Impacte la capture du signal et sa diffusion. | Ext.: Yagi/Log périodique en rural; Omni en urbain | Isolation entre antennes ext./int. (≥ 6 m vertical) | Une mauvaise orientation ruine la performance 🎯 |
| Installation 🧰 | Une mauvaise pose annule la performance. | LMR-400 pour > 15 m, RG-6 pour petits runs | Étanchéité des connecteurs, protection surtension | Mesures avant/après: RSRP/RSRQ/SINR 📊 |
| Couverture visée 🗺️ | Ajuste le nombre d’antennes intérieures. | 500 à 7 500 ft² (maison), 10k–100k+ ft² (pro) | Matériaux (béton, verre low-E) et plan des lieux | Prévoir splitters et dômes/panels selon zones 🧩 |
Mesurer la réception et définir ses besoins: dBm, bandes et portée pour choisir un amplificateur de signal cellulaire
La décision d’acheter un amplificateur de signal cellulaire commence par une mesure précise de la réception actuelle. Les “barres” ne suffisent pas, car elles varient selon les modèles et firmwares. Le repère fiable se lit en dBm, un nombre négatif où -85 dBm est bien meilleur que -110 dBm.
Un relevé rapide extérieur s’impose. Sur Android, l’accès se fait via Paramètres > À propos du téléphone > État/Réseau. Sur iPhone, le mode Field Test s’ouvre en composant *3001#12345#*. L’objectif est de relever l’RSRP et l’RSSI autour de la maison ou du bâtiment, notamment en hauteur.
Pourquoi ce tour du propriétaire est décisif ? Parce que la puissance utile dépend du signal “donneur”. Avec -95 dBm au faîte du toit, un booster milieu de gamme suffit souvent. À -112 dBm, un modèle à gain élevé et une antenne directionnelle seront nécessaires.
Comprendre les seuils utiles (RSRP, RSRQ, SINR)
Un RSRP de -85 dBm indique une base solide. Entre -95 et -105 dBm, l’amélioration reste nette mais dépendra de l’installation. Sous -110 dBm, la stratégie d’antenne externe et la qualité du câble deviennent vitales. En parallèle, surveiller le RSRQ et le SINR permet d’estimer les débits potentiels.
Ces trois indicateurs évoluent après pose. Une hausse de 10 à 20 dB en RSRP transforme l’usage au quotidien. Les appels se stabilisent et les vitesses dépassent souvent 20–50 Mb/s là où 1–5 Mb/s suffoquaient auparavant.
Valider les fréquences pour la compatibilité opérateur
Autre critère essentiel: les fréquences. Un modèle multi-bandes couvrant 700/800/1700-2100/1900 MHz coche la plupart des cas 4G et 5G Sub-6. Les opérateurs réaffectent parfois des bandes 4G à la 5G, mais un booster “5G ready” Sub-6 reste pertinent.
Une vérification locale des bandes utilisées par l’opérateur évite les faux pas. Les sites officiels et les fiches techniques confirment rapidement la compatibilité.
Définir la portée et la surface à couvrir
Une chambre, toute une maison ou un atelier multi-niveaux n’exigent pas la même portée. Définir la surface cibles aide à choisir la puissance et le nombre d’antennes intérieures. Les matériaux comme le béton, l’acier et le verre traité imposent souvent plusieurs points de diffusion.
Dans une maison de 180 m² bois/plâtre avec -92 dBm sur le toit, un kit 65–70 dB et une antenne dôme centrale couvrent souvent le rez-de-chaussée et l’étage. Un sous-sol en béton demandera un panel dédié.
- 🔎 Mesurer dehors et dedans en dBm (RSRP).
- 📡 Noter la bande la plus forte et sa direction.
- 📐 Estimer la surface et les cloisons à traverser.
- 🛠️ Prévoir un plan d’installation avec câbles et fixations.
Une fois ces éléments réunis, le dimensionnement devient rationnel et fiable, sans surprises à la pose.
Une démonstration vidéo permet souvent d’éviter des erreurs de lecture dBm. Les séquences de terrain montrent aussi comment repérer la meilleure zone de fixation pour l’antenne extérieure.
Composants et puissance: antennes, gain, AGC et diffusion intérieure
Un système performe à la hauteur de son maillon le plus faible. Un bon amplificateur de signal s’articule autour d’une antenne extérieure, d’un boîtier d’amplification et d’une ou plusieurs antennes intérieures. Chaque choix influe sur la réception réelle.
L’antenne extérieure capte, l’unité centrale amplifie, l’antenne intérieure distribue. Le retour vers la tour est amplifié également, améliorant la voix et l’upload.
Antennes extérieures: omni vs directionnelle
Une omni capte à 360°, s’installe vite et convient aux zones urbaines déjà bien desservies. Son gain modeste (≈3–5 dBi) suffit quand plusieurs tours entourent le site. En revanche, elle ramasse aussi le bruit de fond.
Une Yagi ou log-périodique cible un faisceau étroit. Avec 8–12 dBi, elle excelle en rural et en crêtes faibles. Son orientation exige rigueur, mais la portée gagnée vaut l’effort.
Le cœur: gain, puissance et contrôle automatique (AGC)
Le boîtier convertit un signal instable en socle robuste. En résidentiel, viser 60–70 dB de gain offre une marge confortable. En tertiaire, des systèmes montent jusqu’à 100 dB avec une gestion fine uplink/downlink.
L’AGC ajuste la puissance en temps réel pour éviter l’oscillation et respecter les seuils réglementaires. Un voyant d’alerte signale toute anomalie et facilite le diagnostic.
Antennes intérieures: dôme, panel ou whip
Le dôme au plafond diffuse en “pluie” et convient aux plateaux ouverts. Il reste discret et efficace dans les zones de passage. Un placement central maximise la couverture.
Le panel mural dirige un faisceau utile dans les couloirs, étages ou pièces ciblées. Il traverse mieux les volumes profonds. Pour un duplex, un panel orienté vers la cage d’escalier couvre souvent deux niveaux.
Le petit whip en desktop est adapté aux kits de bureau individuel ou aux véhicules. Son intérêt: mise en service instantanée, mais sa portée est limitée.
Erreurs fréquentes à éviter
- 🚫 Mélanger câbles bas de gamme et longues distances (préférer LMR-400).
- 🚫 Sous-estimer l’isolation antenne ext./int. (au moins 6 m vertical).
- 🚫 Oublier l’orientation précise d’une Yagi (viser la tour, pas “à peu près”).
- 🚫 Négliger les matériaux: béton/acier exigent plus d’antennes intérieures.
Un dimensionnement cohérent des trois blocs — capture, amplification, distribution — évite 90% des problèmes constatés sur le terrain.
Quel modèle pour quel usage: maison, entreprise, véhicule et scénarios concrets
Le choix final dépend du lieu, des utilisateurs et de la portée attendue. Un appartement, un entrepôt ou un fourgon n’imposent pas la même puissance, ni la même architecture d’antennes.
Les lignes grand public “multi-bandes” sont devenues la norme pour un usage mixte et multi-opérateurs. Elles accueillent tous les téléphones et assurent la compatibilité 4G/5G Sub-6.
Résidentiel: familles et télétravail
Pour 120–250 m² avec -90 à -100 dBm dehors, un kit 65–70 dB, antenne Yagi et dôme central couvre l’essentiel. En présence de sous-sol bétonné, ajouter un panel avec splitter règle la zone morte.
Les séries “Home/MultiRoom” et “Complete” des marques reconnues restent des valeurs sûres. Elles intègrent AGC, protections et câbles adaptés aux toitures.
Commercial et grands bâtiments
Au-delà de 1 000 m², penser “réseau de distribution” plutôt que point unique. Un schéma à splitters et plusieurs dômes/panels répartit l’énergie utile. Les solutions “Office/Force/QUATRA” intègrent souvent un monitoring à distance.
Un audit de plan, la mesure sur chaque étage et une cartographie des matériaux guident le nombre d’antennes intérieures. Les mises à jour logicielles et alertes cloud réduisent les déplacements et les temps morts.
Véhicules: voiture, camion, RV et bateau
Sur route, les modèles compacts alimentés en 12 V transforment l’usage GPS, voix et data. Une antenne magnétique sur le toit capte et le relais intérieur couvre 1 à 2 passagers, voire plus sur les modèles puissants.
En RV/marine, une antenne haute et un câblage soigné garantissent la stabilité quand la cellule passe d’une tour à la suivante. L’enjeu est la continuité des appels et la navigation.
Études de cas rapides
- 🏡 Maison bois 180 m², -95 dBm dehors: Yagi + 70 dB + dôme central → 25–40 Mb/s dans toutes les pièces.
- 🏭 Atelier 1 600 m² béton, -108 dBm: Yagi haute + 100 dB + 3 panels → appels stables et scan d’inventaire fluide.
- 🚚 Camion longue distance: antenne magnétique + cradle intérieur → GPS et messagerie pro fiables en zone rurale.
Adapter le couple antennes/booster au milieu d’usage offre le meilleur rapport coût/performance et une fiabilité durable.
Une vidéo d’orientation d’antenne aide à verrouiller l’angle optimal. Un simple degré de plus ou de moins peut changer le RSRP de plusieurs dB sur de longues distances.
Installation professionnelle: isolation d’antennes, câbles, sécurité électrique et tests de performance
Une installation soignée transforme un bon matériel en résultat excellent. L’ennemi n°1 reste l’oscillation: l’antenne intérieure “réinjecte” le signal vers l’antenne extérieure, forçant le système à se brider.
Pour l’éviter, créer une vraie isolation entre antennes. Viser 6 m de séparation verticale est un minimum courant. En horizontal, 15 m avec obstacles épais rendent service.
Câblage: pertes, connecteurs et étanchéité
Les pertes en câble sont exponentielles avec la fréquence et la longueur. En pratique, l’LMR-400 devient obligatoire au-delà de 15–20 m, surtout en 1700/2100/1900 MHz. Le RG-6 ne convient qu’aux courtes liaisons.
Soigner les connecteurs N-type, éviter les coudes serrés et étancher les jonctions extérieures au ruban auto-amalgamant. Une corrosion invisible suffit à ruiner 5–10 dB.
Alimentation et protection
Brancher via une multiprise parafoudre prolonge la durée de vie. Un point haut attire la foudre, d’où l’intérêt d’une protection secteur correcte et d’une descente de câble propre.
Sur certains systèmes, l’alimentation PoE simplifie la pose distante d’éléments actifs, surtout en grands bâtiments.
Protocole de mise en service
- 🧭 Positionner l’antenne extérieure au point de RSRP le plus fort.
- 🎯 Orienter la Yagi au degré près vers la tour la plus proche.
- 🧪 Allumer le boîtier, vérifier voyants et alerte d’oscillation.
- 📍 Placer l’antenne intérieure au centre de la zone d’usage.
- 📊 Mesurer RSRP/RSRQ/SINR et faire des tests de débit.
Les voyants rouges ou clignotants traduisent une oscillation ou une surcharge. Dans ce cas, augmenter la séparation, changer l’orientation ou réduire légèrement le gain si le modèle le permet.
Mesures avant / après: l’indicateur qui compte
Comparer les valeurs RSRP et SINR avant/après fixe un verdict objectif. Un passage de -110 dBm à -90 dBm équivaut à x100 de puissance reçue. Les latences baissent, la voix devient claire, les vidéos cessent de saccader.
Un test multi-horaires révèle aussi la congestion réseau. Si la tour sature à 18 h, le booster n’y peut rien; il optimise la liaison radio, pas la charge de l’opérateur.
Ce protocole d’installation standardisé garantit un résultat reproductible, que ce soit en maison ou en entrepôt.
Réglementation, compatibilité 4G/5G Sub‑6 et pérennité de l’investissement
Respecter le cadre légal évite des interférences et protège l’investissement. Les autorités imposent une gestion de puissance et des mécanismes anti-oscillation.
Aux États-Unis, un booster certifié FCC est requis et doit être enregistré auprès de l’opérateur. Au Canada, l’homologation ISED s’impose, sans enregistrement usager en résidentiel.
Compatibilité opérateur et 5G: ce qui compte en 2026
Les solutions multi-bandes couvrant 700/800/1700-2100/1900 MHz amplifient déjà la 5G Sub‑6 quand l’opérateur réutilise ces fréquences. C’est le cas le plus courant pour élargir la couverture.
Le mmWave 24+ GHz n’est pas amplifié par ces équipements. Pour cette technologie, les opérateurs déploient des petites cellules dédiées et des modems 5G FWA spécifiques.
Évolutivité et maintenance
Penser modulaire limite les remplacements complets. Des boosters avec splitters et ports multiples acceptent plus d’antennes intérieures lors d’une extension.
En tertiaire, un monitoring à distance et des mises à jour logicielles assurent un suivi prédictif. Les alertes d’oscillation ou de chute de RSRP se traitent sans visite physique.
ROI: gains concrets et calcul rapide
En entreprise, une heure perdue par jour cumulé pour l’équipe se traduit vite en manque à gagner. Un système à 2 000 € s’amortit parfois en quelques mois si les appels et les accès cloud redeviennent fluides.
En résidentiel, l’enjeu est la fiabilité: pas d’appels perdus, des notifications instantanées et une batterie qui dure plus longtemps car le téléphone émet à faible puissance.
- 💼 Productivité: moins de retours d’appels et de temps perdu à chercher du réseau.
- 🆘 Sécurité: accès 112/911 fiable en zone blanche.
- 🔋 Autonomie: réduction de la consommation énergétique du téléphone.
Un booster bien choisi conjugue compatibilité, puissance maîtrisée et installation propre, garantissant une connectivité solide pour plusieurs années.
Protocole de décision: check-list d’achat et pièges à éviter
Devant une offre large, un cadre de décision évite les hésitations. Le but est de relier métriques radio, fréquences, portée et budget de manière cohérente.
Les points suivants résument une démarche éprouvée et peuvent servir de feuille de route dès la première visite sur le toit.
Check-list express avant d’acheter
- 📶 Mesurer RSRP extérieur au meilleur point d’élévation.
- 🧭 Identifier la direction de la tour dominante.
- 📡 Relever les fréquences de l’opérateur local.
- 🗺️ Cartographier les zones à couvrir et les matériaux bloquants.
- 🧩 Choisir antenne ext. (omni vs Yagi) adaptée au contexte.
- 🔋 Dimensionner le gain (60–70 dB maison, plus en pro).
- 🛠️ Prévoir câbles (LMR-400 si > 15–20 m) et fixations.
- 🧪 Tester après pose: RSRP/RSRQ/SINR + débits + latence.
Pièges courants et solutions
- ⚠️ “Pas d’amélioration” → Revoir orientation Yagi et point de fixation, vérifier connecteurs, passer en LMR‑400.
- ⚠️ “Voyant rouge / oscillation” → Augmenter isolation antennes, interposer plancher/béton, ajuster puissance.
- ⚠️ “Vitesse instable” → Diagnostiquer congestion opérateur aux heures pleines, pas seulement le lien radio.
En appliquant ce protocole, le choix devient un acte d’ingénierie pragmatique, pas un pari sur une “boîte miracle”.
On en dit quoi ?
Un bon amplificateur de signal cellulaire n’est pas un gadget, c’est une solution d’ingénierie à base de fréquences, de puissance maîtrisée et d’installation soignée. La décision se prend sur données: dBm, bandes, portée et matériaux.
En 2026, la compatibilité 5G Sub‑6 et la modularité orientent les meilleurs choix. La différence se voit surtout après la pose: RSRP plus fort, SINR propre et une réception enfin stable là où elle faisait défaut.
Comment vérifier que mon booster est compatible avec mon opérateur ?
Comparer les bandes supportées par le modèle (700/800/1700-2100/1900 MHz) avec celles utilisées localement par l’opérateur. Les fiches techniques et les pages d’assistance opérateur listent ces fréquences. Un modèle multi-bandes “5G Sub‑6 ready” couvre la majorité des cas.
Quelle différence entre antenne omni et Yagi pour la réception extérieure ?
L’omni capte à 360° et convient en zone urbaine avec plusieurs tours proches. La Yagi concentre l’énergie dans une seule direction, idéale en rural ou signal très faible. Elle demande un pointage précis mais apporte un gain supérieur.
Pourquoi mon débit reste faible aux heures de pointe malgré un bon RSRP ?
Le booster optimise la liaison radio, pas la charge du réseau. Si la cellule opérateur est saturée à 18 h, le RSRP fort n’empêchera pas la congestion. Vérifiez SINR/RSRQ et comparez les mesures hors des heures pleines.
Quelle longueur de câble maximale avant pertes trop élevées ?
Au-delà de 15–20 m, passer sur du LMR‑400 pour limiter l’atténuation, surtout sur 1700/2100/1900 MHz. Évitez les coudes serrés, soignez les N‑type et étanchez toutes les jonctions extérieures.
